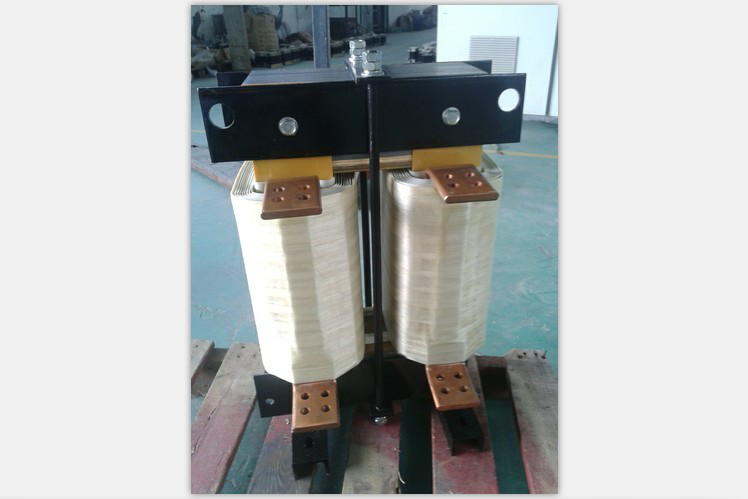

結構特點
1.該電抗器為單相(或三相)結構，為鐵心干式。
2.鐵心采用優質低損耗冷軋取向硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，并采用高溫高強粘接劑，以保證電抗氣隙在運行過程中不發生變化。
3.線圈采用無氧銅線或銅箔繞制，排列緊密，層間及外表包F級絕緣件。
4.電抗器的線圈和鐵芯組裝成一體后經過預烘→真空浸漆→熱烘固化這一工藝流程，采用F級浸漬漆。使電抗器的線圈和鐵芯牢固地結合在一起，確保高溫下運行時也無噪音。
5.電抗器主磁路內的緊固件均采用無磁性材料，確保電抗器具有較低的功耗和溫升。
6.外露端子采用鍍錫銅排或電纜端子，確保接觸可靠；夾件等均作了鍍鋅或噴漆等防腐處理，確保不生銹。
性能參數
1.可用于380V?1000V系統。
2.額定絕緣水平3kV/min。
3.電抗器各部位的溫升限值：鐵芯溫升不超過85K，線圈溫升不超過95K。
4.電抗器噪音滿足相應國際要求。
5.電抗器能在1.2倍額定電壓下長期運行。
6.耐溫等級F級。
